5. Cálculos y visualización de grafos con Egonet

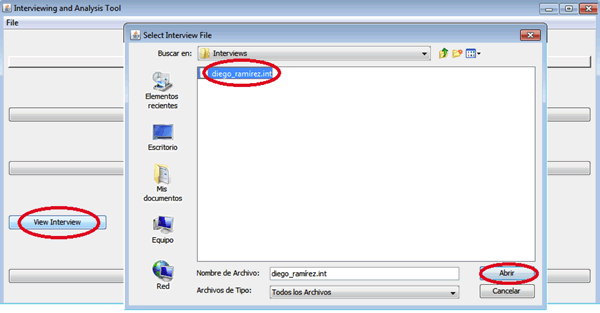

        Las opciones pendientes por revisar dentro del cuadro principal son View Interviewy Save Summary Statistics. Al seleccionar la opción View Interview aparece un cuadro donde se debe escoger la encuesta que se quiere revisar.



Cuadro 16: Pagina Principal View Interview

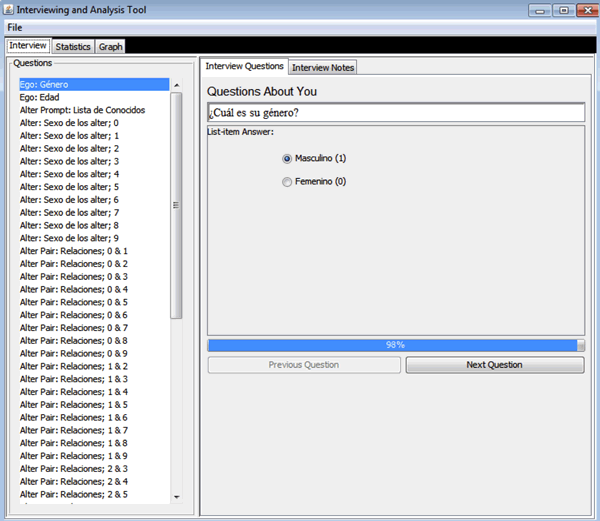

        Los resultados que muestra la nueva ventana son los obtenidos en cada una de las preguntas realizadas a ego. Este nuevo cuadro entrega la posibilidad de visualizar cada respuesta, además de datos estadísticos de la red egocéntrica y el gráfico de la red. De encontrarse errores en los datos, éstos se pueden corregir fácilmente en esta ventana.

Cuadro 17: Datos en View Interview

        Al seleccionar la opción Statistics aparecen múltiples opciones que dan cuenta de las relaciones entre los alters presentes en la red egocéntrica.

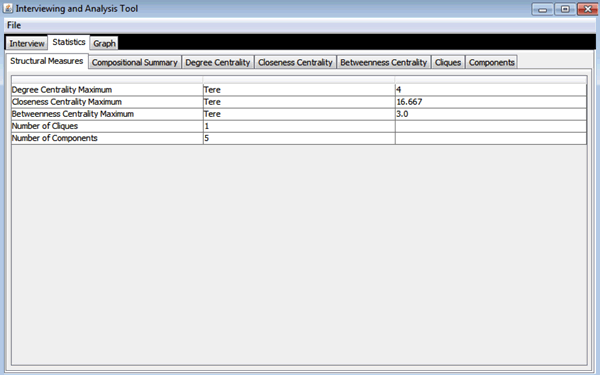

        Las primeras medidas estructurales muestran a los alters con mayor Grado de Centralidad (Degree Centrality Maximun), el que tiene Centralidad de Cercanía mínima (Closeness Centrality Minimun) y mayor Centralidad de Intermediación (Betweenness Centrality Maximun). Además de identificar estos nodos, da cuenta de los números de Cliqués (Number of Cliqués) y el número total de componentes (Number of Componentes)

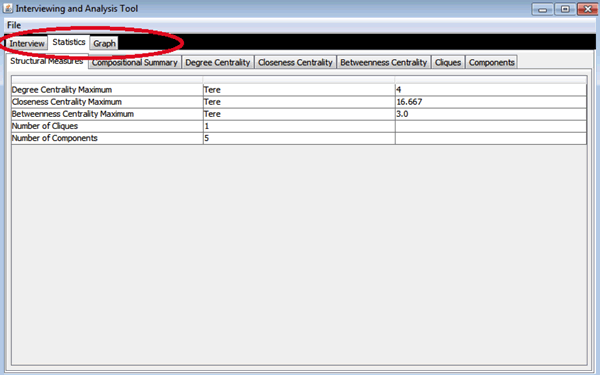

Cuadro 18: Página principal Statistics

        La viñeta presenta los datos referentes a la composición de la red, respecto a los atributos del total de los alters presentes en la red egocéntrica. En este caso entrega el porcentaje total de Hombres y Mujeres, de edades y de confianza para hacer negocios.

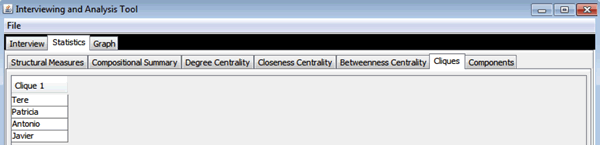

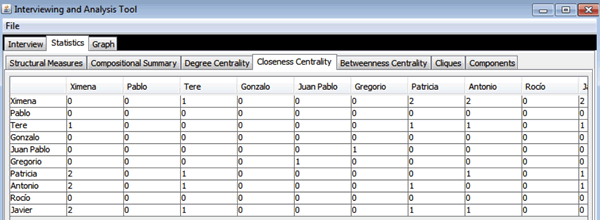

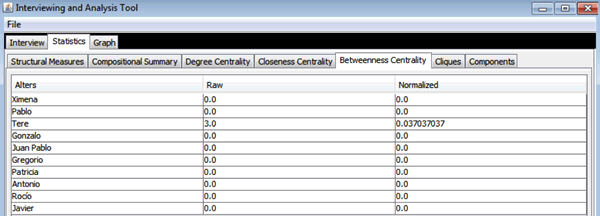

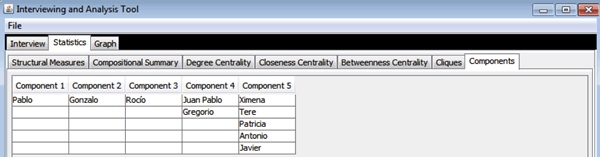

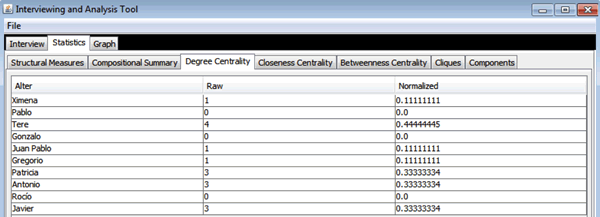

        El resto de viñetas da cuenta de los Grados de Centralidad para cada uno de los alters, la Centralidad de Cercanía entre alters y la Centralidad de Intermediación correspondiente a cada uno. Además se identifican los alters que conforman los Cliques y los Componentes.



Cuadro 19: Cuadro con valores de las propiedades de la red

Cuadro 20: Cuadro con valores de las propiedades de la red

        En este caso sólo se preguntó por una relación entre alters, si acaso se conocerían si ego no existiese. Si se quiere preguntar por más de una relación, en este caso, por ejemplo, preguntar por amistad entre alters se plantearía de la siguiente forma: $$ y $$ ¿Son amigos/as?. En las ventanas presentadas solamente aparece una fila con resultados estadísticos, sin embargo si se preguntara por más relaciones aparecerían el número de filas correspondiente al número de relaciones entre alters por las que se pregunta. En la ventana a continuación se trabaja con dos relaciones.

Cuadro 21: Cuadro con valores de las propiedades de la red

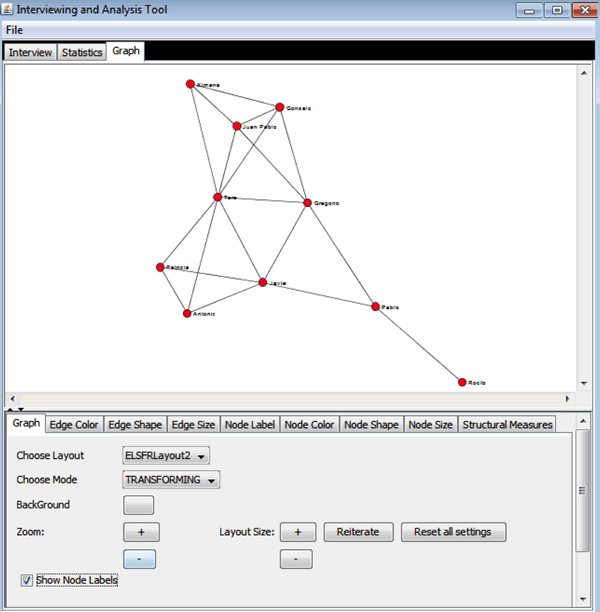

        La tercera opción en las viñetas superiores es Graph. Al hacer clic sobre ésta se genera automáticamente la visualización de la red egocéntrica generado por medio de un gráfico:

Cuadro 22: Elaboración de gráficos de la red personal

        El diseño final del gráfico puede variar según las necesidades que se tenga, las opciones que entrega el programa son las siguientes:

        La viñeta Graph permite variar la manera en que se disponen los nodos dependiendo de lo que al investigador le interesa mostrar. Con la opción Choose Layout se puede transformar la ubicación de cada nodo, se presentan 5 alternativas de posiciones (KKLayout, FRLayout, CircleLayout, ELFSLayout, ISOMLayout). BackGround. Una opción que frece la posibilidad de cambiar el color de fondo del gráfico. La opción Zoom permite aumentar o disminuir el tamaño del gráfico presentado

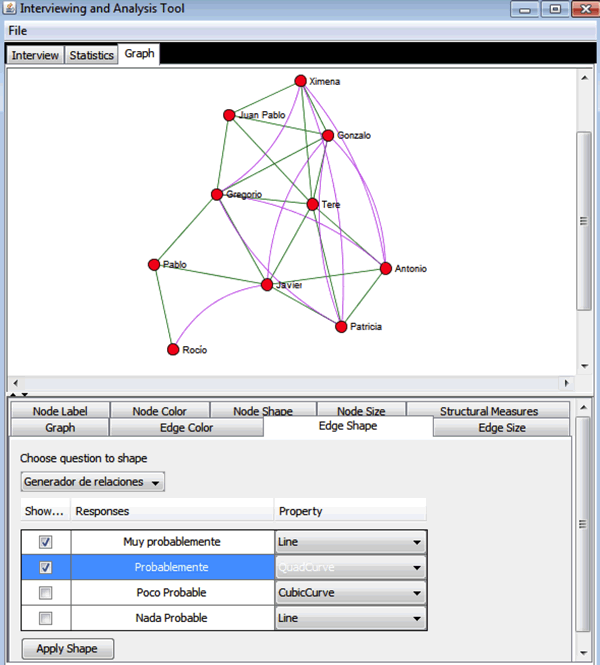

        Las tres viñetas siguientes refieren a la configuración de las líneas que unen a los nodos, es en estas opciones donde se puede visualizar la intensidad del vínculo, es decir diferenciar entre relaciones fuertes o débiles, según las preguntas planteadas en el diseño del cuestionario.

• Edge Color: esta opción permite dar distintos colores a los vínculos entre los nodos.
• Edge Shape: permite dar diferentes formas de líneas (curvas o rectas).

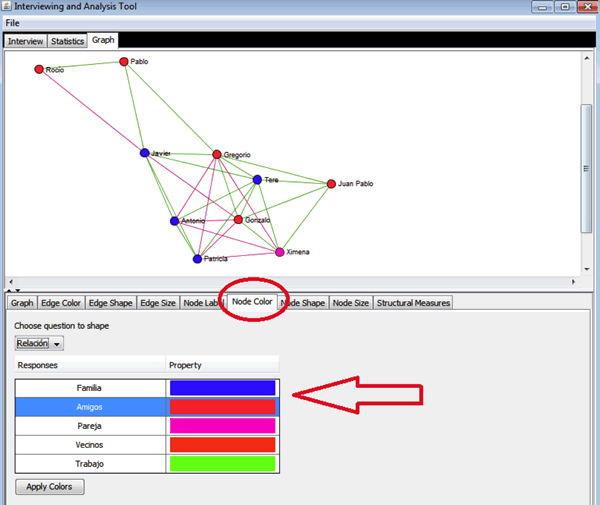

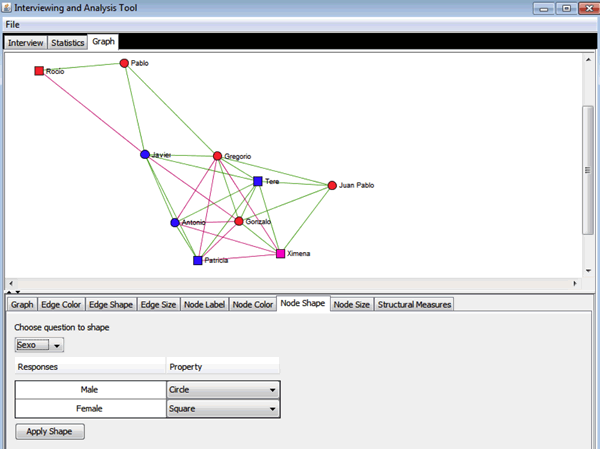

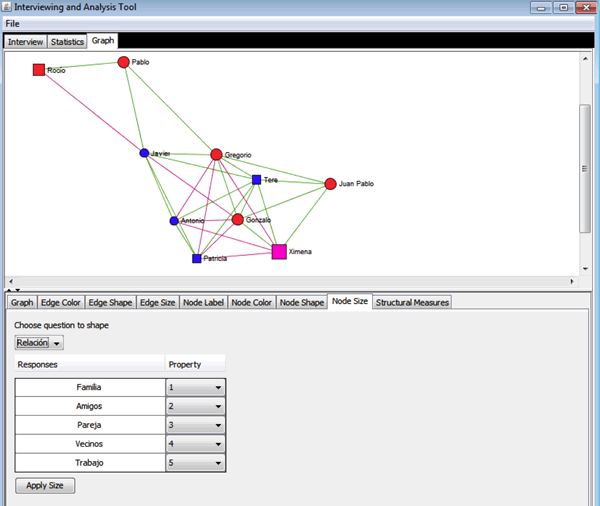

        La última opción dentro de la lista de viñetas es Structural measures que permite dar formato a los nodos según las medidas de centralidad o intermediación que se pueden representar por el tamaño de los nodos o sus colores.

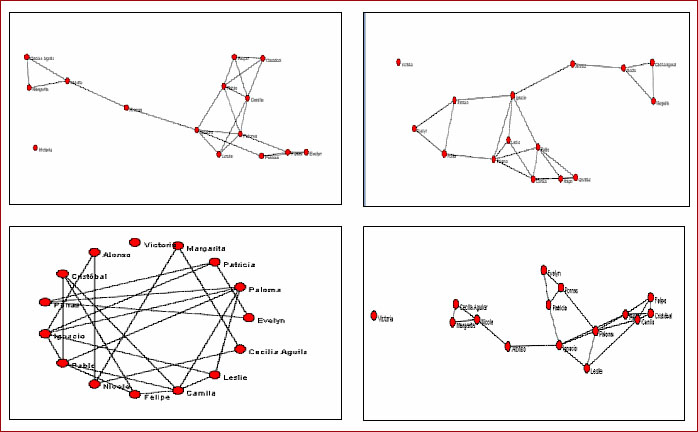

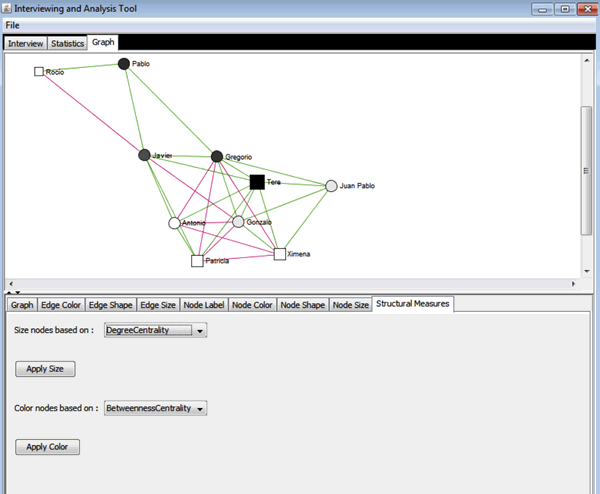

        Este es un ejemplo de los gráficos que se pueden crear:

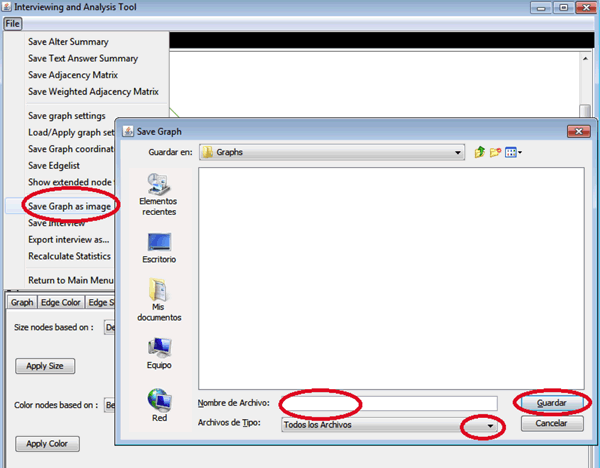

        Para guardar el gráfico se selecciona File y Save Graph as image, escogiendo el formato más apropiado según el usuario, para no tener problemas se debe poner al escribir el nombre el tipo de archivo de imagen escogido, por ejemplo: “gráfico.jpg”, “redpersonal.bmp”, “red1.gif”, etc.

        La carpeta Graph, que aparece por defecto, para guardar el archivo, se ubica dentro de la carpeta con el nombre del estudio, en este caso ”Redes Personales”, en esa carpeta igualmente se guardan las encuestas ingresadas, en la carpeta Interviews.

Cuadro 30: Guardar gráfica.

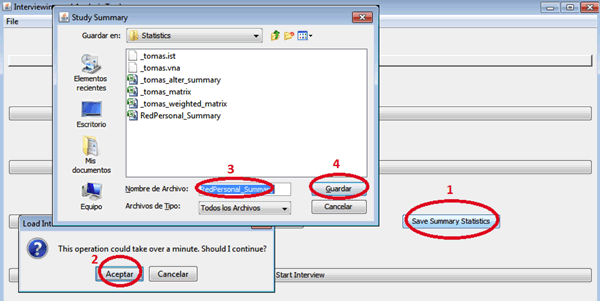

        La opción que queda pendiente dentro de la ventana inicial de traspaso de datos es Save Summary Statistics. Esta opción permite exportar los resultados del total de encuestas traspasadas a la base de datos del estudio que estamos realizando. Al apretar el botón aparecerá un cuadro de diálogo pequeño diciendo que la operación podría tardar más de un minuto. Le damos aceptar y luego nos presenta la posibilidad de asignar el nombre al archivo que exportaremos. Le asignamos el nombre que queramos y luego apretamos guardar.

        El archivo resultante es un archivo separado por comas (*.csv, comma separated values) y que puede ser visto y editado en Excel.

Cuadro 31. Exportar datos
